SAP Americas Karargah Genişlemesi Newtown Square, Pa / FXFOWLE Mimarlar
Azalan basılı aboneliklerin çağında dergi yöneticileri, makalelerin iş alanlarında doğrudan etkili olduğunu görmek isterler. SAP Americas Karargah Genişleme işi böyle bir ortamda oluştu. Renzo Piano ve ultra-yeşil New York Times Building FXFowle ile işbirliği konusunda bir makale SAP yöneticilerinin dikkatlerini çekti.
Bu ortamda yapılan çevreci bina tanımı artık; yeşilin tek seçenek olması yetmemekte aynı zamanda karbon etkisinin sürekli gözlendiği bilgisayar destekli sistemlerin de hesaba katılmaları gerekmekte.
“Bu sürdürülebilirlik kavramına verilen önemin somut kanıtıdır.” Brian Barrett, şirketin tesislerinin proje yöneticisi bu şekilde yeni binayı açıklamakta.

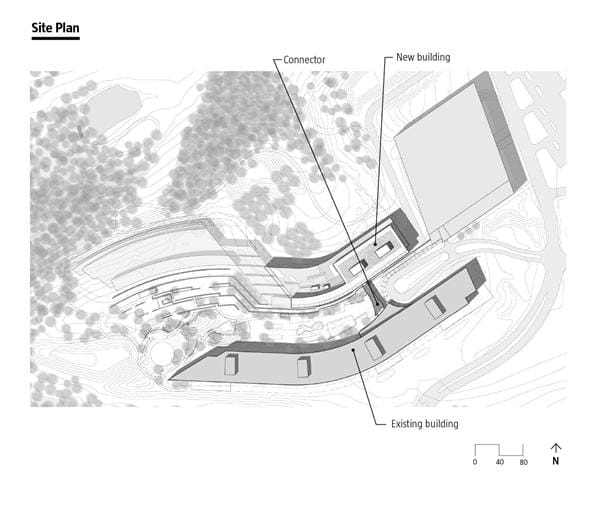

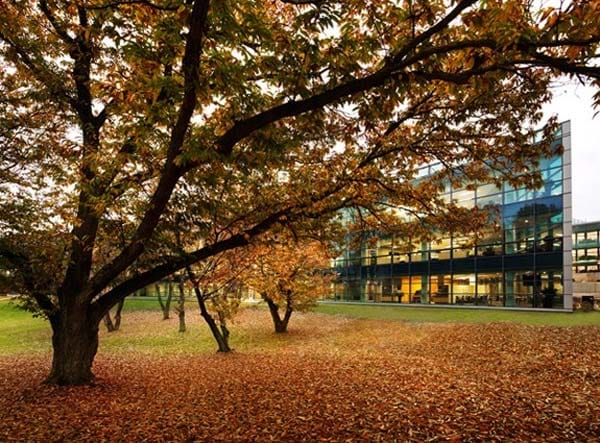

Ayrıca yeni binada, yaşlı kestane ağaçları ile bezenen site, pastoral bir genişlik etkisi yapmakta.
Yerin yetersiz kalması ve her çalışanın uzak kiralık binalar yerine aynı sistem içinde çalışmalarının sağlanması bu projenin işlevsel hedefini oluşturmaktaydı.

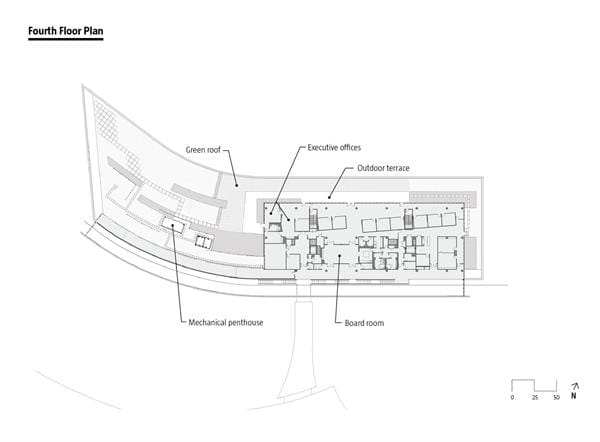

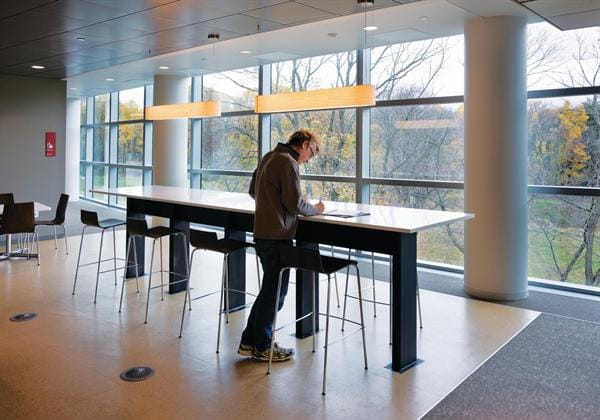

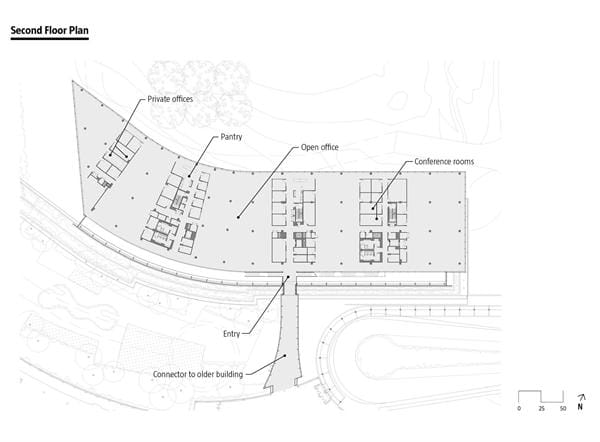

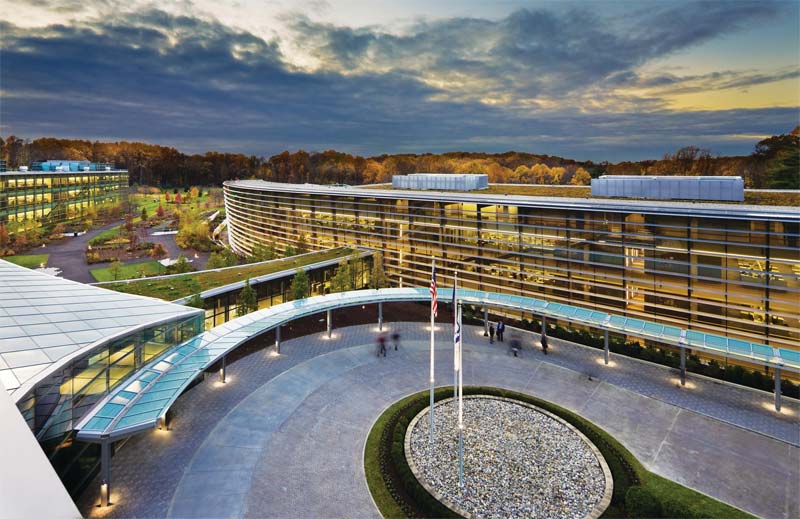

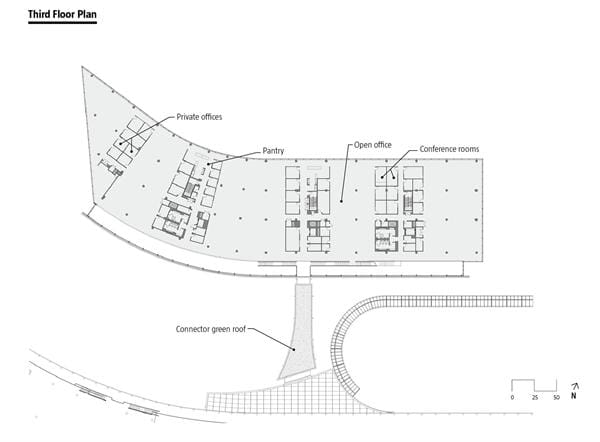

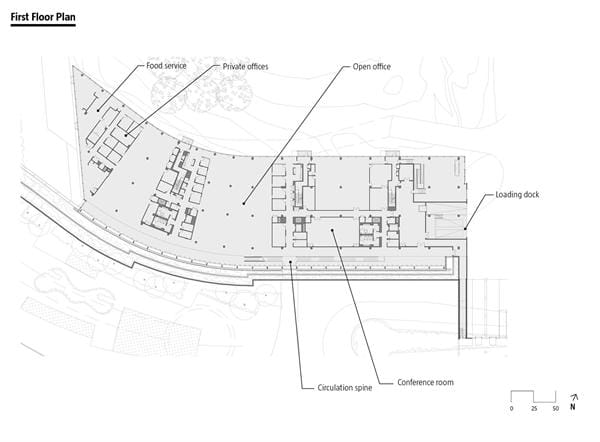

Yeni binanın serpantin eğrisi ile tasarlanmış açık ofis katı manzarayı maksimize ederken, avlu, çalışanlar için bir iş ve break-out alanı yaratmayı hedeflemekte. Mevcut binanın ölçeğini korumak ve gün ışığı sağlamak için, yapı, zemine oturmakta. . Dört kat ayrılır, yeni binanın toplu açık planlı ofis alanı ortaya çıkmakta. Konferans odaları ve özel ofisler manzarayı engelsiz tutmak için zemin plakaların genişliği boyunca koridorlar etrafında yer almakta.
Ama LEED Platin almak için sadece dikkatli yer seçimi yeterli değildir. Bina FXFowle için yeni sistemler istihdam edilmeli ancak tüm bunlar birleştirilmeli.

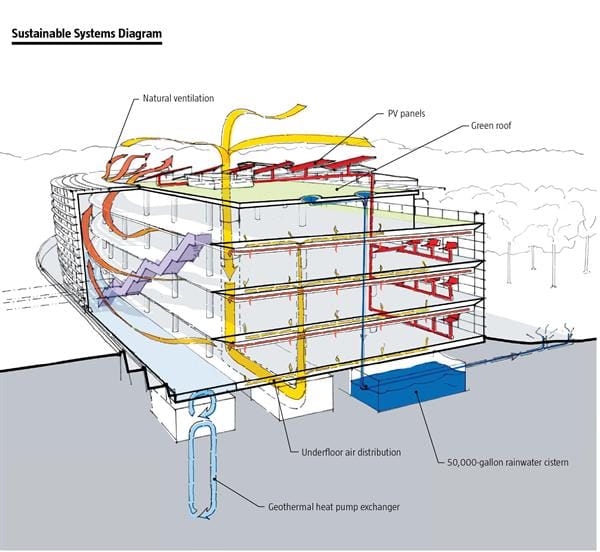

Guy Geier, proje ortağı-in-charge diyor. Kış aylarında ısı kazancı ve kontrol ısı kaybını en aza indirmek için, takım üç camlı perde duvar sistemi kullanmakta. Bu yoğun yalıtım yerden hava dağılımı, ısıtmada jeotermal kuyu ve buz soğutucular, evaporatif soğutma kuleleri içeren bir HVAC sistemi ile desteklenmekte.. Orada tavan düzlemi içine gömülü elektrikli HVAC difüzörler, Bruce Fowle tarafından yedek olarak tanımlanmakta.

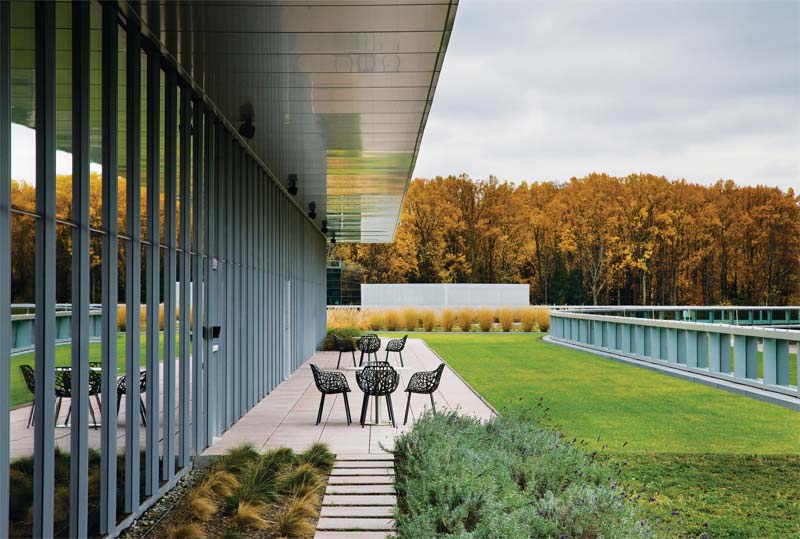

“Onlar orada aşırı bir durum halinde, ama nadiren kullanılan elemanlardır” demekte. Yeşil çatılar ısı adası etkisini sınırlama ve erişilebilir bir açık alan sağlamak için işlev görürken yağmursuyu akışı da yönetilmekte. Çatı düzleminde ayrıca paylaşımlı güneş panelleri bir dizi halinde yer almakta.
Bu bireysel sistemler tümüyle gelişmiş bir Bina Yönetim Sistemi (BMS) tarafından bir araya getirilmekte.
Enerji kullanımı ise metrekare başına sadece 1 kW aşırı, eski binadaki duruma göre yüzde 60’lık bir azalmayı ifade etmekte.

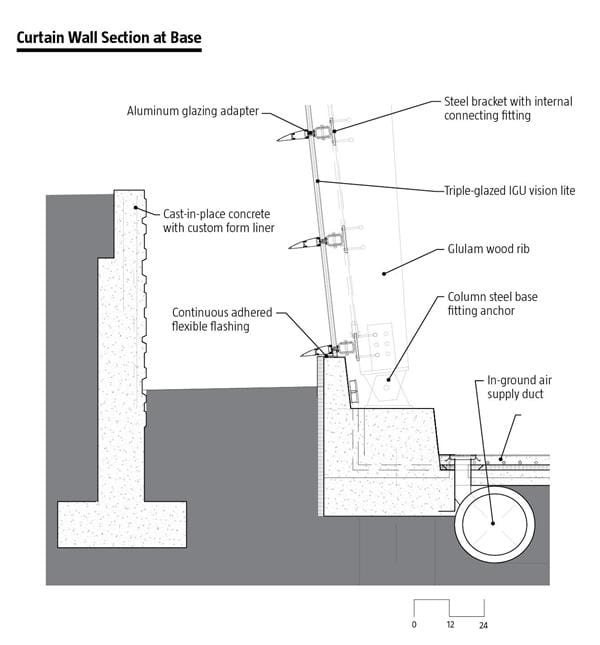

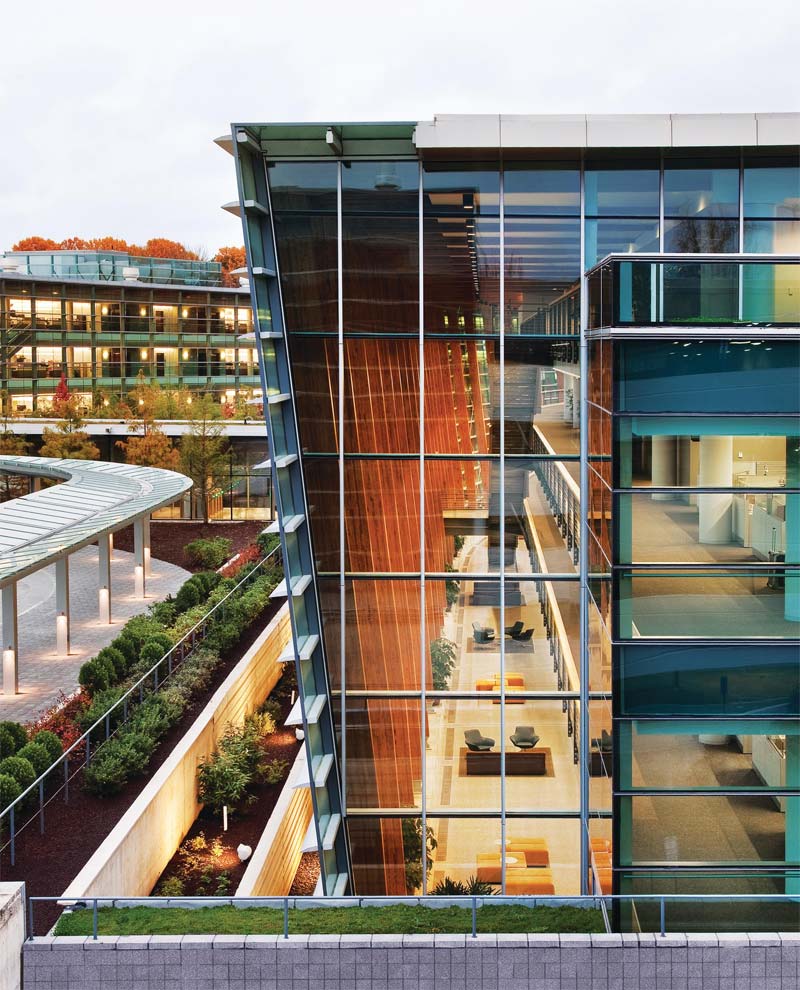

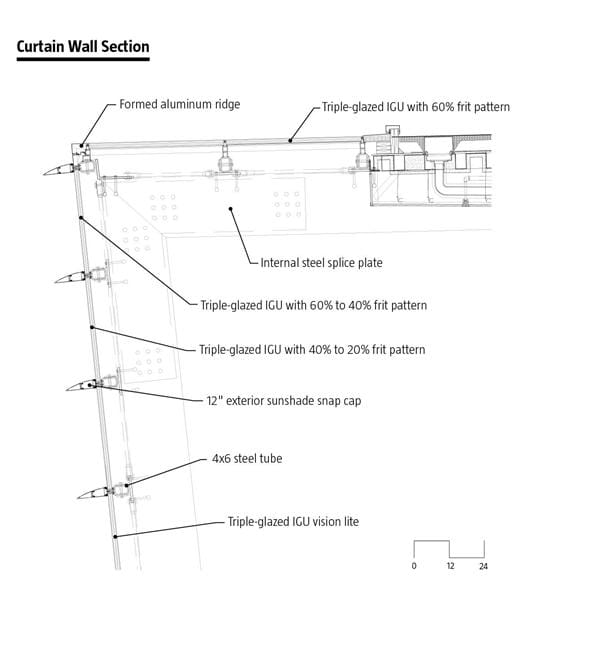

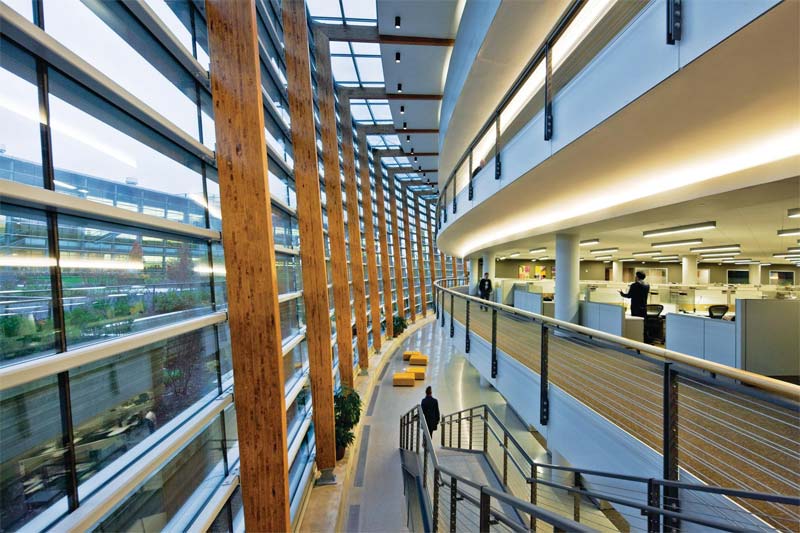

Üçlü camlı perde duvar sistemi: yeni SAP Americas merkez binada büyük sürdürülebilir sistemlerden biri, ironik bir şekilde, çıplak gözle en bariz görülen sistem olarak bilinmekte. Her yalıtımlı cam ünitesi içinde, radikal ısı kazanç katsayısı iyileştirilmesi iki yerine üç cam bölmelerle sağlanmaktadır. Birimler ekstra genişlik (yerine standart 1 inç kalınlığında 1-3/4 inç olan) alüminyum giydirme duvar sistemi ile korunmakta. .
Perde duvarlar binanın termal performansını arttırırken, hava dağılımı ve radyan ısıtma sistemi tamamlamaktadır.
Tamamen özelleştirilmiş sistemin maliyet tasarrufuna ek olarak, “özel kalıplar geliştirmek için çok zamanı yoktu,” proje müdürü john Schuyler, ” bu yüzden sistemleri-raftan kullanarak kendimizi meydana attık.”demekte. Özel geçmeli takmak için 12-inç derinliği olan yatay güneşlikler ve özelleştirilmiş bağlantıları içeren tasarımlar gerekiyordu. Üçlü cam sisteminde tek dezavantaj, ekstra ağırlık nedeniyle, alçak yapı yüksekliğidir. Ancak bu durum burada sorun oluşturmadı.
Genel olarak hafif mavimsi; doğu, kuzey için yeşil tonlar tercih edildi.
Proje Kredileri
Proje SAP Americas Headquarters Genişleme, Newtown Square, Pa
İstemci / Owner SAP Americas
Mimar FXFowle Mimarlar, New York-Guy Geier (kıdemli ortağı, ortak-in-charge); Bruce Fowle (kurucu müdürü, tasarım ortağı), john Schuyler (avanproje sorumlusu / proje yöneticisi); Gustavo Rodriguez (kıdemli tasarımcı); Sara Agrest ( kıdemli tasarımcı); Frank Lupo, Kimberly Garcia, Raphael Pereira (yarışma tasarım ekibi); Alvaro Quintero, Robert Lanni, Ervin “Dash” Hirsan, Woo-Hyoung Lee, Nick Tocheff, Louise Smith, Nathan Herber, Max Carr, Toby Snyder ( Çekirdek ve kabuk tasarım ekibi)
İç Mimar FXFowle Mimarlar, New York-joseph White,, Auddy Banny, Lisa Cheung, Nina Kinoti-Metz, Tom Scarda, Stephanie Schreiber, Robert Hills (iç tasarım ekibi)
Makina Mühendisi WSP Flack + Kurtz
Yapısal Mühendisi Severud İştirakler
Elektrik Mühendisi WSP Flack + Kurtz
Sivil / Site / Geoteknik Mühendisi Gelişmiş GeoServices Corp
İnşaat Müdürü Gilbane İnşaat A.Ş.
Peyzaj Mimarı Wallace Roberts & Todd
Yeşil Çatı Roofscapes
Sarnıç Tasarım Yağmursuyu Kurtarma
jeotermal Gipe Associates
Aydınlatma Tasarımcısı + S Aydınlatma Tasarımı
Yön Bulma Ex; bunu
Tutanak Otopark Yapısı Mimar AECOM
Boyut 210,000 m2.
Malzemeler ve Kaynaklar
Tavanlar Armstrong armstrong.com ; ACGI (% 80 geri dönüştürülmüş tavan döşemeleri) acgiwood.com
Perde Duvar Schüco (Birimlere ayrılan alüminyum giydirme duvar sistemi) Schüco-usa.com
Kumaşlar ve Cilası Corian (Bambu kabini) dupont.com
Döşeme Roma Mozaik ve Çini Co romanmosaic.com ; johnsonite johnsonite.com
Cam Viracon viracon.com
HVAC Trane (buz depolama tankları) trane.com ; Air Bölgesi Uluslararası (yükseltilmiş döşeme hava sistemi)airzoneinc.com ; Tate Erişim Kat tateaccessfloors.com
Aydınlatma Gammalux Sistemleri gammalux.com ; Lightolier lightolier.com
Aydınlatma Kontrolleri Lutron lutron.com
Boyalar ve Cilası Sherwin Williams (düşük-VOC boyaları) Sherwin-williams.com
Tesisat Vola (susuz pisuar) vola.com ; Kohler (çift gömme tuvalet valfler) kohler.com ; Sloan Valvesloanvalve.com
Taşıyıcı Sistem Unadilla Lamine Ürünler (Glulam) unalam.com
