Mimar: Hayri Özdemir, Yrd. Doç. Dr. Figen Beyhan Kars
KTÜ Mimarlık Fakültesi Mimarlık Bölümü 61080 Trabzon

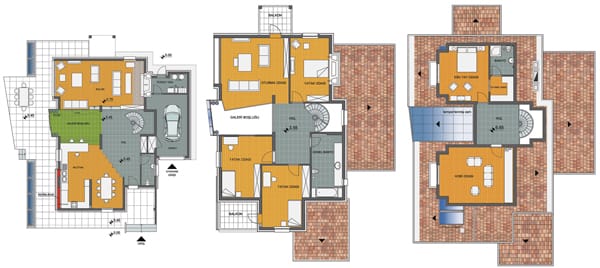

İzocam Üniversitelerarası 8. Yalıtım Yarışması’nda “Enerji Etkin Konut Tasarımı” olarak belirlenen konu çerçevesinde hazırlanan ve 2.’lik ödülüne layık görülen proje Ankara ili, Mogan Gölü kıyısında, düz bir arazi üzerinde konumlanmıştır. Manzara avantajı ve proje sorusunun gerektirdiği enerji etkin konut tasarımı yaklaşımı için etkili yön olan güney yönünün çakışması, binanın yönlenmesinde ve iç mekân örgütlenmesinde üstünlük getiren bir bağlam olarak ele alınmış ve değerlendirilmiştir. Yapı taşıyıcı sistemine proje sorusunda öngörüldüğü gibi dokunulmamış, temel, kirişler, kolonlar ve asmolen döşeme olduğu gibi korunmuştur. Sadece binanın uzun orta aksında yer alan güney yönündeki döşeme, enerji etkin yapı tasarımının temel dayanağı olan mekânların birbirleri ile ilişkilendirilmiş olmasına ortam hazırlayacak “açık plan” yaklaşımını uygulayabilmek için, katlar arasında istenen hava akımına uygun yol sağlayabilecek şekilde kaldırılarak galeri boşluğu yaratılmıştır.Tasarım kararlarına esas oluşturan yaklaşım, evin dışarıdan enerji girdisini azaltmaya yönelik teknikler kullanılarak, ısıtma ve serinletme için olan enerji yükünü hafifletmektir. Bu amaçla ısı kayıplarını en aza indirmek ve ısıl kütleler aracılığı ile ısı kazanımı sistemlerini kullanmak üzere yapı dış kabuğu ve iç mekân örgütlenmesi yeniden çözülmüştür. Alınan her kararda konut işlevinin genel gerekleri ve bina kullanıcılarının bireysel gereksinimleri dikkate alınmıştır.
Tasarımın enerji etkinliğini artırmak için proje 2 açıdan değerlendirilmiştir:

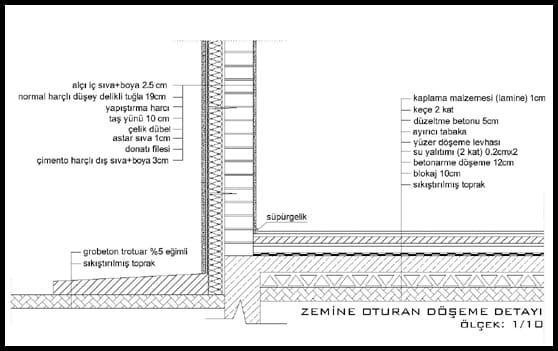

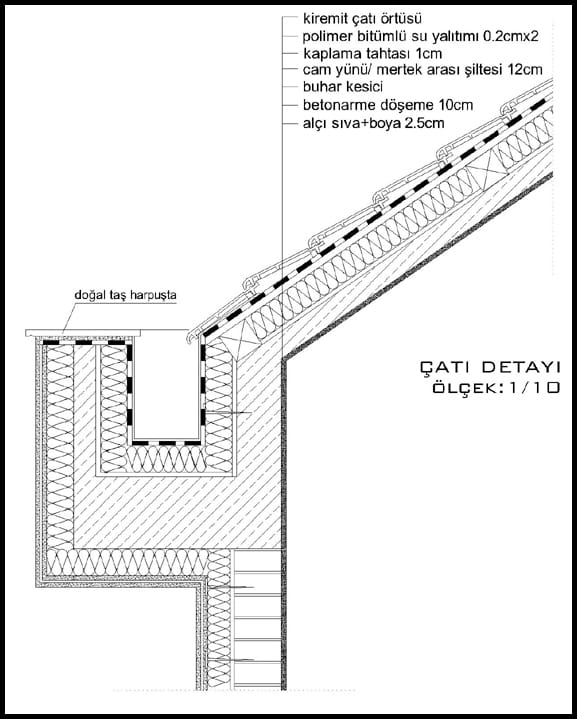

- En üst düzeyde ısı korunumu sağlamak için yapı kabuğunun yeniden oluşturulması tercih edilmiştir. Bu noktada düşünülen çok iyi yalıtımlı yapı dış kabuğu uygulamasının yanı sıra, tüm cepheler ve çatı kendi özel koşullarında değerlendirilmiş ve adım adım tasarlanmıştır.
- Alternatif ve temiz enerji kaynağı olan ve geleceğin mimarisini şekillendirmesi beklenen güneş enerjisinden yararlanarak, soğuk dönemde yapıya ek ısı kazancı sağlamak ve sıcak dönemde ısı kazancını engelleyerek doğal havalandırma yoluyla iç mekân sıcaklığını konfor sınırları içerisinde tutabilmek.
En üst düzeyde ısı korunumu sağlamak
Güney cephesinin tasarımında güney yönünden en üst düzeyde yararlanmak ve binayı etkileyecek güneş ışınlarının olumlu etkisini yapı içerisine almak, alınan ışınlardaki ısı enerjisini yapı elemanlarında depolamak ve depolanan ısı enerjisini gereken zamanlarda (güneş battıktan sonraki saatlerde) yapı içerisinde dağıtabilmek fikri temel oluşturmuştur.
Diğer cephelerde de çok iyi yalıtımlı duvarlar düşünülmüştür. Ayrıca cephe boşlukları doğal havalandırma ve aydınlatma sağlanacak şekilde tasarlanmış, ancak ısı korunumuna etkisi göz önüne alınarak küçük düşünülmüştür. Garaj, tesisat odası gibi dıştan kullanılması uygun görülen mekânlar kuzey cephesine yerleştirilmiş ve zemin kat seviyesinde tampon bölgeler olarak kullanılmışlardır. Zemin katın iç mekânlarında ise kuzey cephesinin büyük bir kısmı wc ve merdivenkovasına ayrılmıştır. Kuzey cephesine bakan çatı %65 eğim ile oturtulmuş, böylece hem kuzey rüzgârlarına karşı bir koruma kalkanı oluşturulmuş, hem de çatı katında yer alan mekânlar için ergonomik konforu sağlayabilecek kat yüksekliklerine ulaşılmıştır.
Ek Isı Kazancı Sistemleri
Trombe duvar sistemi

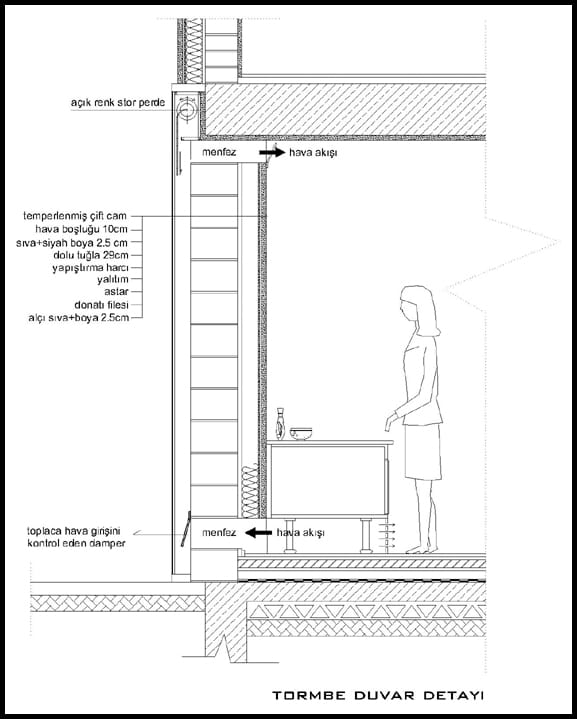

Güneye bakan cephenin batı aksında yer alan mutfağın güney duvarının büyük bir kısmı Trombe duvar olarak tasarlanmıştır. Sistem gün boyunca maruz kaldığı güneş ışınlarından elde edilen ısı enerjisini, bünyesinde bulunan yüksek yoğunluklu duvar içerisinde biriktirecek ve güneşin batışından sonraki zamanlarda, iç mekândaki hava soğumaya başladığında bünyesindeki ısıyı iç mekâna verebilecek şekilde düzenlenmiştir. Özetle buradaki duvar bölücü eleman olma özelliğinin yanı sıra bir ısı kazancı elemanı olarak görev yapacak olan toplaç şeklinde çalışacaktır.
Camekânlı güneş odası ve çakıl döşek sistemi

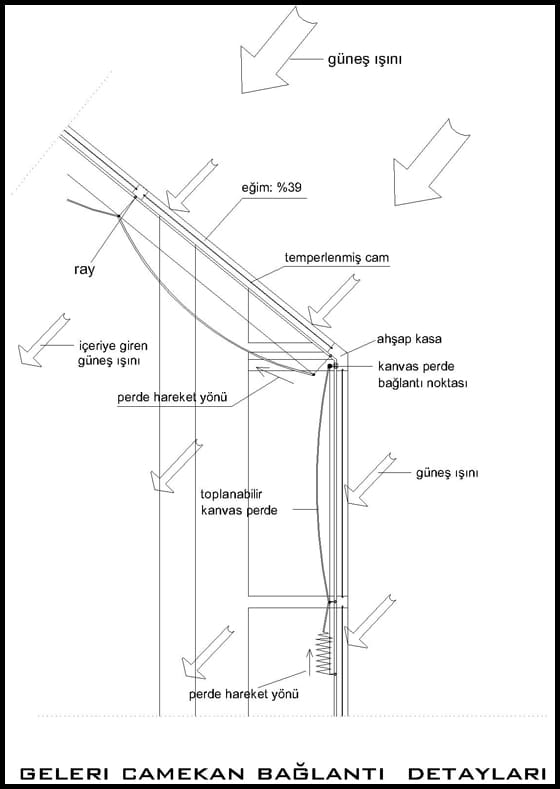

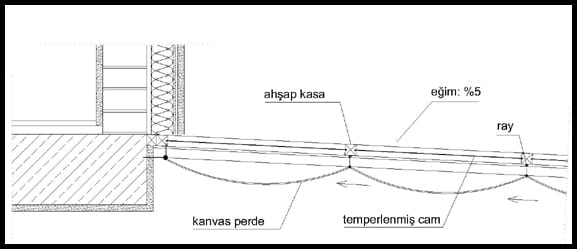

Binanın uzun orta aksında güney cephesine yerleştirilen camekânlı güneş odasının çerçevelediği galeri boşluğu ve boşluğun baktığı zemin katın döşemesi ile altında ki çakıl döşek ek ısı kazancı için özel olarak tasarlanmıştır. Camekânlı mekândan gün boyunca yapı iç kısımlarına dek güneş ışınlarının fazlası koyu yeşil renkte doğal taş(granit) ile kaplanan zemin kat döşemesi tarafından yutularak, döşeme kaplamasının altındaki betonarme döşeme ve döşemenin altında düzenlenen 40 cm.lik çakıl döşek tarafından depolanması öngörülmüştür. Döşemede depolanan ısı enerjisi iletim yoluyla iç mekâna aktarılırken, altta yer alan çakıl döşek içerisinde depolanacak ısı döşemenin kenar sınırlarında oluşturulacak menfezler aracılığı ile doğrudan içeriye alınması sağlanmıştır. Tasarlanan galeri boşluğu ile güneş ışınlarının zemin ve 1. kat üzerinde doğrudan etkili olması sağlanmış, ayrıca iç mekânda oluşan sıcak hava akımının hem galeri boşluğundan, hem de merdiven boşluğundan katlar boyunca hareketi öngörülmüştür.
Şömineden ısınan temiz hava bacaları
Salonun kuzey cephesine bakan duvar yüzeyinde var olan şömine binanın ana ısıtma sistemi olarak düşünülmüştür. Şöminenin her iki yanına ayrıca tasarlanan 2 temiz hava bacası, şöminenin duman bacasından tamamen ayrı tutulmuştur. Bacalarda hava hareketini hızlandırmak amacıyla fanlar yerleştirmek mümkündür. Şömine yandığı zaman bu boşluktaki hava ısınacak ve tavan kotuna yakın olan boşluklardan iç mekâna sıcak hava üflenecektir. İç mekânda soğuyan hava ise baca boşluğunun zemine yakın kısımlarındaki boşluklardan tekrar bacaya alınarak şöminedeki ısı aracılığı ile ısınmasını sağlayacaktır. Böylece oluşan döngüde üst katta büyükbaba için düzenlenen oda ve alt katta salon için ayrılan mekân ısı kazancı elde etmiş olacaktır. Serinletmeye ihtiyaç duyulan sıcak dönem için ise bacanın üst kısmında dış havaya açılan bir menfez düşünülmüştür. Bu menfezin açılması durumunda kuzeyden gelecek serin hava bacaya alınarak içeriye bakan boşluklar aracılığı ile iç mekâna alınabilecektir.
Aktif sistemler
Kullanılan pasif güneş sistemlerinin aktif sistemlerle desteklenmesi ile projenin ısınma enerjisi haricinde, kullanılan sıcak su ve elektrik enerjisi yükünü de aşağıya çekmek hedeflenmiştir. Bu amaçla güneş enerjisinden yararlanmak için çatı ve terasın ön kısmında kullanılan aktif sistem elemanları, enerji kazanımının yanı sıra mimari bir bütün olarak düzenlenmiştir. Böylece estetik kaygıdan ödün verilmemiştir. Elektrik enerjisi kazancı için 6 adet fotovoltaik panel güney cephesi boyunca tasarlanan terasın önüne yerleştirilmiş, kullanılan sıcak su ihtiyacı için düşünülen kolektörler ise (3 adet) güneye bakan çatı eğimine oturtulmuştur.
Maliyet
Pasif mekân ısıtma sisteminin bileşenleri binanın duvarları, döşemesi ve güney camıdır ve bunlar bina yapım sistemlerinin bir parçası oldukları için ilave bir maliyet getirmemiştir. 2 katlı ve temperlenmiş camların basit cama karşı olan ilave maliyeti de sağlanan enerji tasarrufu ile kısa sürede geri ödeyebilmektedir. Aynı şekilde aktif yöntemlerin uygulanması için gereken ilk yatırım maliyeti de uzun dönemde kendini amorti edecektir.
