Logytel I + D

Tasarım:Alarcón + Asociados

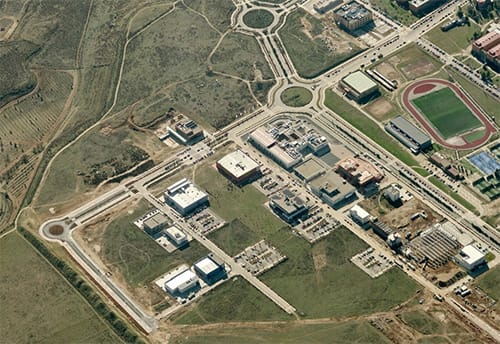

Madrit’in Kuzey Doğusunda yer alan Alcala De Henares yer alan Elektronik Güvenlik Sistemleri üreticisi yeni yılda şirket merkez için “benzersiz ve bio-iklimsel” bina yapılmasını istedi. Bu gereksinimi karşılamak için Alarcon Asociados ofisi öyle bir tasarım ile geldi ki (dışavurumcu) formu ve klimatik işlevli dış kabuğu ile farklı bir proje ortaya çıktı. Firma binanın sahibi olarak böyle bir sıra dışı tasarım onaylayarak aynı zamanda kendi cesaretini de ortaya koydu.

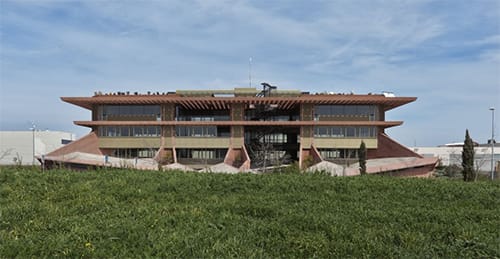

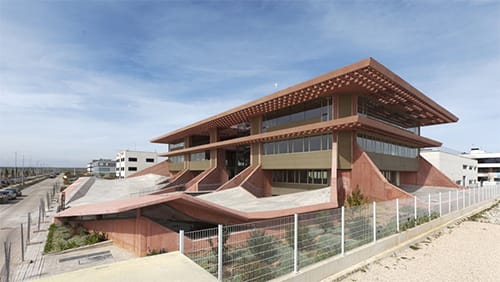

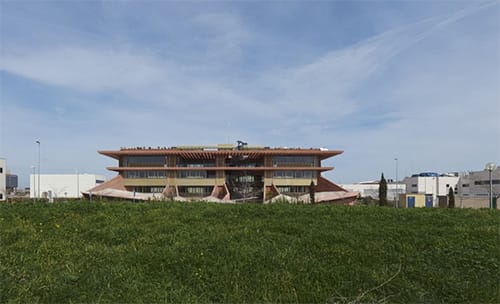

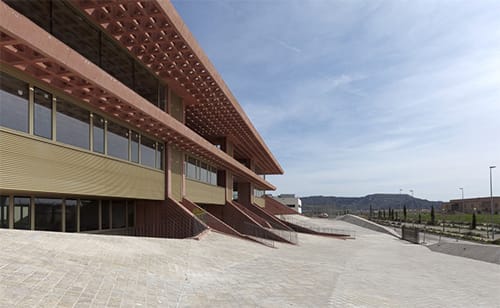

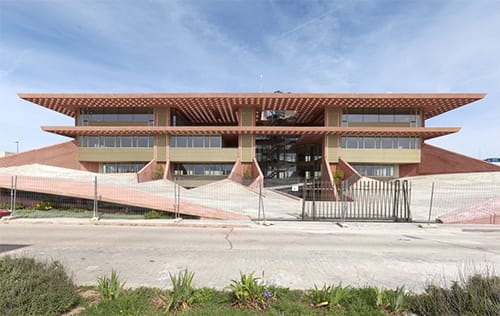

Binanın tepesine doğru, kırmızı renkte nerdeyse uçan biçimde form verilmiş konsol beton döşeme ayrıcalıklı görünümü meydana getirmektedir. Hareketli panjur sistemiyle cephede yaklaşık% 90 oranında doğrudan güneş enerjisi kazancı elde edilir ve bina aynı zamanda güneşten korunmuş olur.

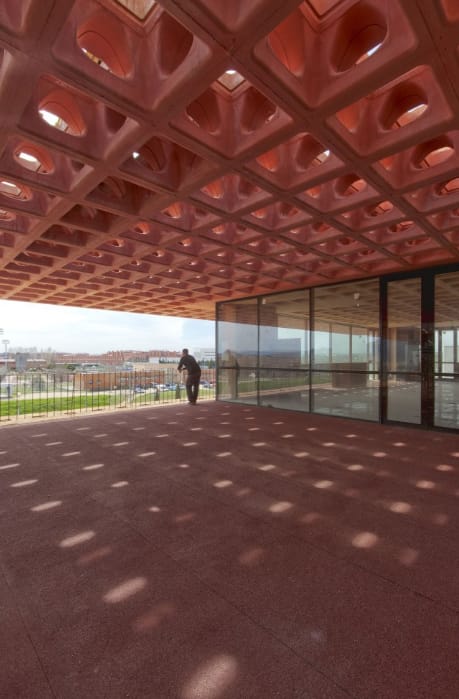

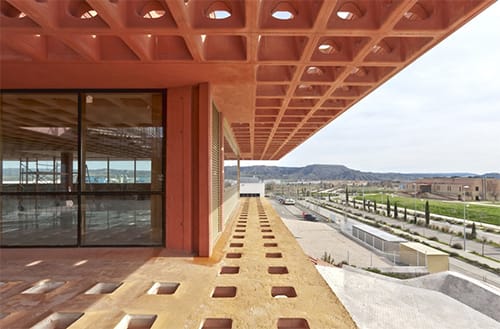

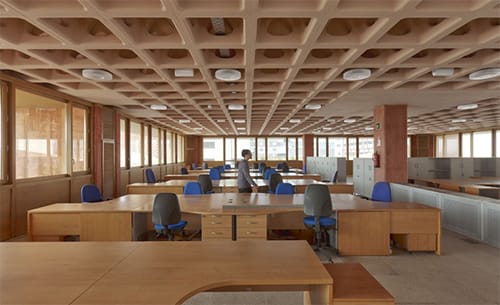

Bu binada ilk kez mimarlar tüm yapı hizmetlerini yönlendirerek boş alanları entegre ederek genel kullanımlara ayırmıştır. Tasarımcının geliştirdiği HOLEDECK zemin sistemi özellikle kullanılmıştır. Asma tavanlar gerekli değildir çünkü her katta bina yüksekliği nerdeyse yaklaşık 50 cm bu yüzden kaybetmektedir.

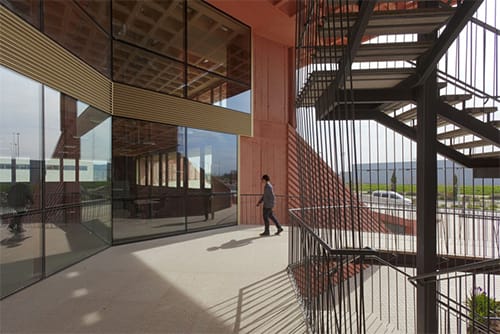

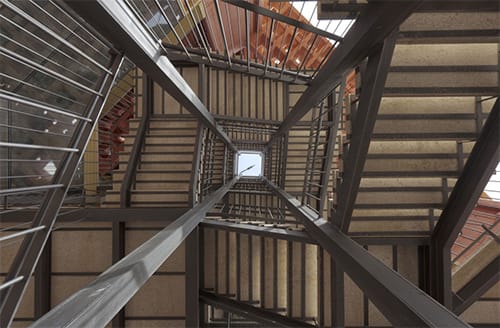

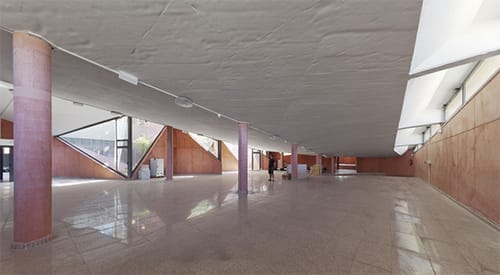

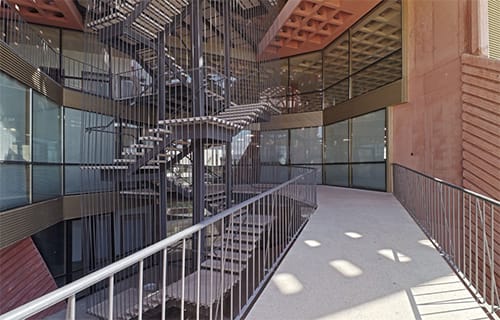

Güneybatı cephesinde merdiven bölgesi dahil 12 metrelik onların büyük açıklıklıkla geçilmektedir. Yaklaşık 1000 m² lik ofis katları herhangi bir kısıtlama olmadan düzenlenmiştir.

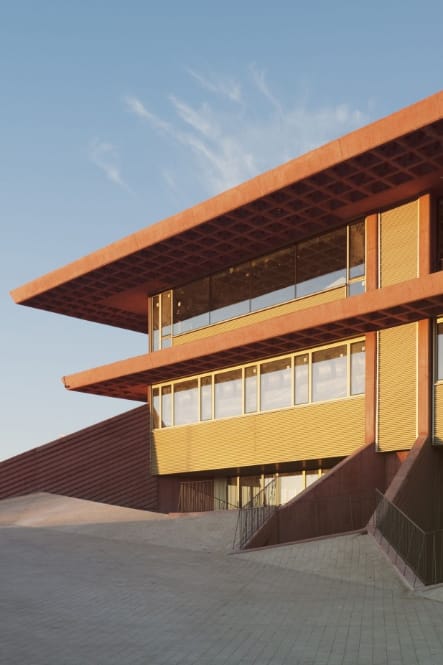

Dış cephede mineral katkılı bir ısı yalıtım sistemi mevcuttur. Dışta 0,8 mm altın renkli eloksal alüminyum ve meşe kaplama binaya ayrı bir karakter vermektedir.

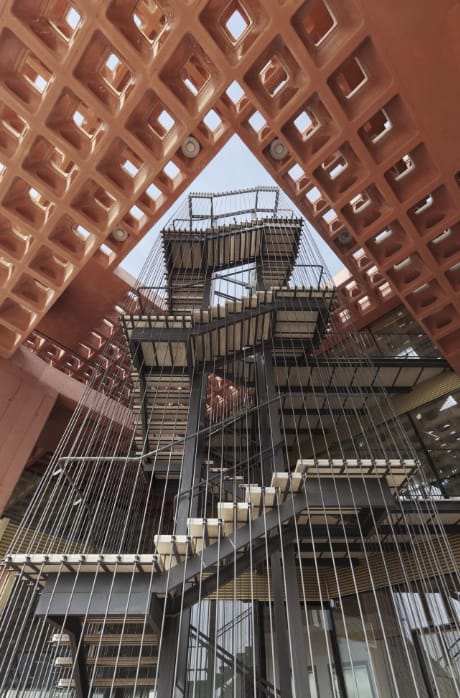

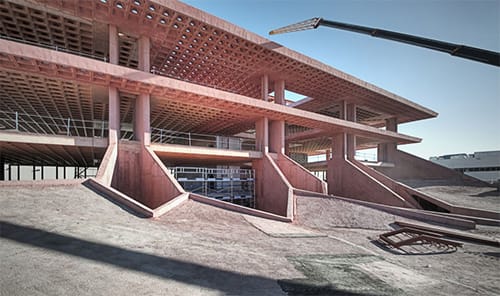

Bu binaya özellikle V-şekilli kesitlere sahip güçlü bir karkas sistem yukarı doğru devam etmektedir. Tüm düşey hava kanalları ve hava giriş ve çıkış için ısı eşanjörleri, tasarımcı Alarcon Asociados tarafından binanın “burun” adını verdiği bölüme yerleştirilmiştir.

Emilen hava çatıdan çekilir, sonra ofis katlarına gönderilir. Egzoz hava da çatıdan atılmaktadır. Bu yüzden hava gece otomatik olarak çapraz havalandırma koşullandırma sonucunda, hiçbir konvansiyonel klima sistemi gerekli olmadan çözümlenmektedir. Odaları ısıtmak için, beton zemin ve döşeme içinden termal kakma borular vasıtasıyla aktive edilmektedir. Isı ağırlıklı bir gaz kazanından back-up sistemi ile hizmet veren, çatıda güneş kolektörleri tarafından enerjisi sağlanan sistemle iklimlendirilmektedir.

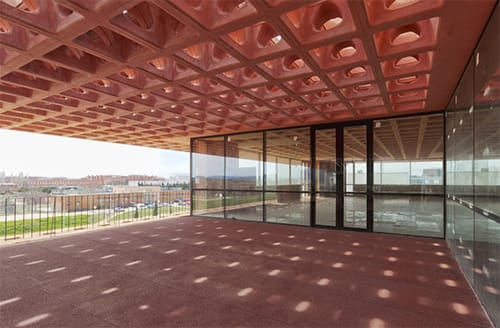

Mimarlar binanın geleneksel bir binadan farklı olarak % 40 daha az enerji tüketerek aydınlatılmasını sağlamışlardır. Hareketli panjursuz olarak beton zeminlerle sağlanan gölge oyunları, gündüz elektrik ışık kullanımını en aza indirmeye yardımcı olmaktadır. Yapay aydınlatma 200 lux temel alınarak tüm aydınlatma LED armatürler tarafından özel olarak sağlanmaktadır.
Mimari: Alarcón + Asociados

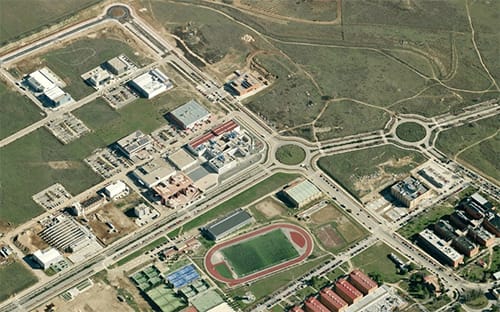

Yer: Avenida Punto Es, 4, Alcala de Henares, Madrid, İspanya
İlişkili Mimar: Cristina Álvarez
Alanı: 4.700 m²
Yıl: 2012
Fotoğraflar: Alarcón + asociados, Pablo Cruz, Luis García Craus
İşbirlikçiler: Sara Rojo, Pablo Cruz, Carlos Tomas
Miktar Surveyor: jose María Rife Beltrán
Yapısal Mühendisi: jorge Conde, IDEEE
Hizmetler Surveyor: Manuel Aranda
İşveren: Logytel

Kaynak: Arch Daily
Çeviri: Mimdap
